Máy Lọc Khói Tĩnh Điện JD-EP-24

Phân loại: Máy Lọc Khói Tĩnh Điện
Mã sản phẩm:
Lượt xem: 233
68.000.000đ
- + THÊM VÀO GIỎ ĐẶT HÀNG NGAY Máy Lọc Khói Tĩnh Điện JD-EP-24

▸ Model sản phẩm: JD-EP-24
▸ Lưu lượng gió xử lý: 24000 m3/h
▸ Cấu hình: 8 cụm điện trường lọc, 4 bộ nguồn 600W
▸ Kích thước tổng thể: 880 x 1120 x 1320 mm
▸ Kích thước cửa vào/ra gió: 885 x 1130 mm

Máy Lọc Khói Tĩnh Điện JD-EP-24

Máy lọc khói tĩnh điện JD-EP-24 có lưu lượng xử lý danh định 24.000 m³/h, là model lưu lượng lớn nhất trong nhóm tám thiết bị JD-EP đang được Điện Máy Bếp Việt giới thiệu. Máy sử dụng 8 cụm điện trường lọc kết hợp 4 bộ nguồn cao áp 600W, đồng thời tích hợp đèn UV hỗ trợ xử lý mùi trong dòng khí bếp.

Được bố trí trên tuyến hút – lọc – xả, JD-EP-24 giúp thu giữ các hạt khói và dầu mỡ trước khi dòng khí tiếp tục đi theo đường xả. Đây là phương án đáng tham khảo cho công trình có lưu lượng hút tương ứng, cần phối hợp đồng bộ giữa chụp hút, đường ống, quạt và vị trí lắp đặt máy lọc.

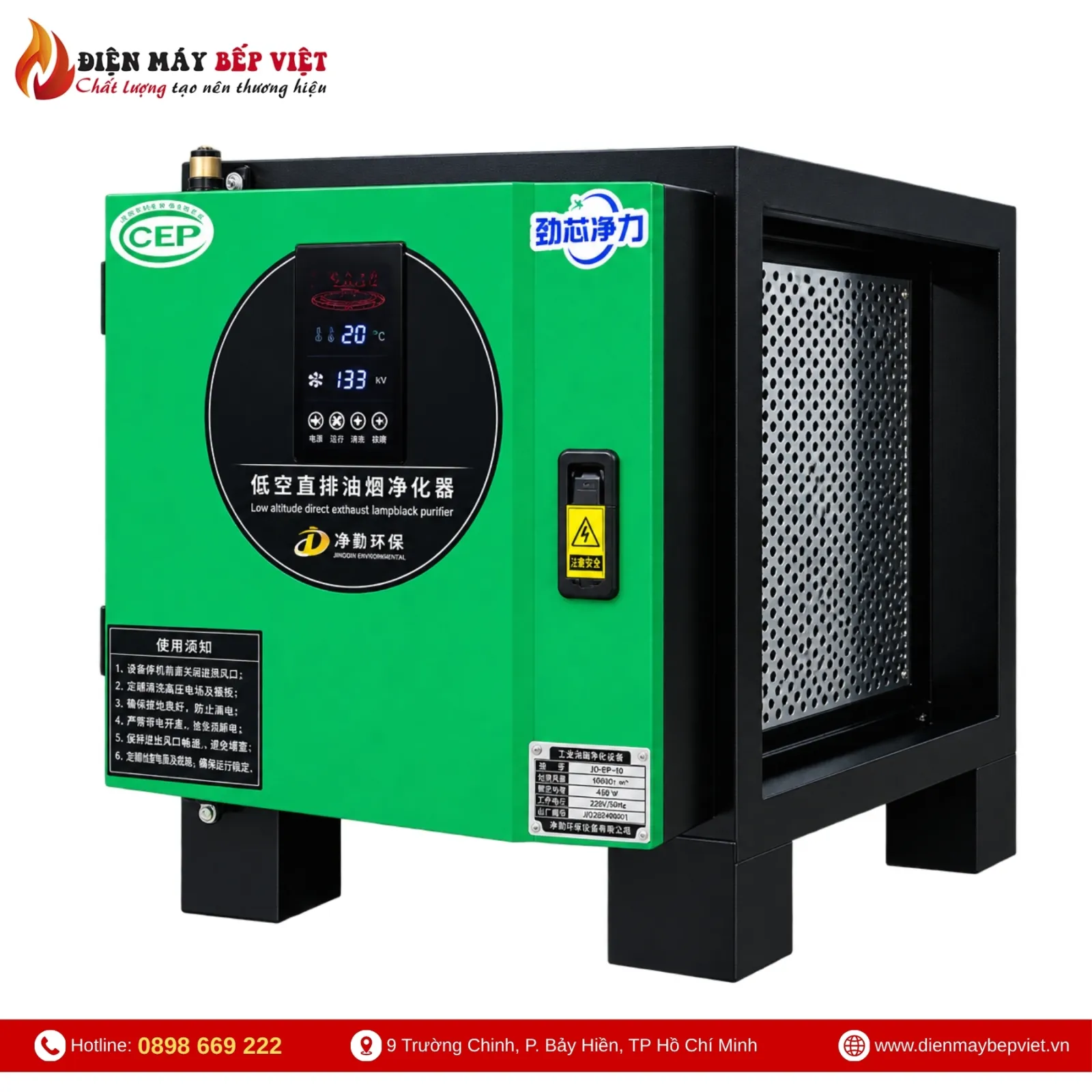

Máy lọc khói tĩnh điện JD-EP-24 lưu lượng 24000 m3/h

1. Ứng dụng của máy lọc khói JD-EP-24

Trong các hệ thống hút khói tập trung, dòng khí từ khu vực chiên, xào hoặc nướng có thể chứa các hạt khói và hơi dầu mỡ. JD-EP-24 bổ sung công đoạn lọc tĩnh điện, phù hợp để đối chiếu cho các tuyến hút được thiết kế với nhu cầu xử lý khoảng 24.000 m³/h.

✓ Nhà hàng BBQ, lẩu nướng và buffet: Xử lý khói dầu trên tuyến hút tập trung từ các khu vực chế biến.

✓ Bếp ăn công nghiệp: Bổ sung công đoạn lọc cho hệ thống thu gom khói dầu từ nhiều thiết bị nấu.

✓ Khách sạn và trung tâm tiệc cưới: Sử dụng trên tuyến xử lý khí của khu vực bếp chính khi lưu lượng thiết kế phù hợp.

✓ Cơ sở chế biến thực phẩm: Hỗ trợ xử lý dòng khí phát sinh từ các công đoạn nấu, chiên hoặc nướng.

Để đối chiếu nhiều mức công suất xử lý và cấu hình khác nhau, quý khách có thể tham khảo danh mục máy lọc khói tĩnh điện của Điện Máy Bếp Việt.

2. Thông số kỹ thuật máy lọc khói JD-EP-24

JD-EP-24 có lưu lượng xử lý 24.000 m³/h, kích thước tổng thể 880 x 1120 x 1320 mm, cửa vào/ra gió 885 x 1130 mm và trọng lượng 219 kg. Những thông số dưới đây giúp quý khách đối chiếu yêu cầu đấu nối, nguồn điện và điều kiện bố trí thiết bị tại công trình.

Thông số Giá trị
Đơn vị cung cấp Điện Máy Bếp Việt
Model sản phẩm JD-EP-24
Công nghệ lọc Nhật Bản
Xuất xứ Trung Quốc
Quạt gió 15000-20000W
Lưu lượng gió xử lý 24000 m3/h
Kích thước tổng thể 880 x 1120 x 1320 mm
Kích thước cửa vào/ra gió 885 x 1130 mm
Kích thước điện trường 48 x 28 x 48 x 8
Điện áp sử dụng 220V / 50Hz
Công suất tiêu thụ 2400 W
Áp suất tổn thất 238 Pa
Hiệu suất lọc khói Đạt 99%
Tích hợp khử mùi Đèn UV diệt khuẩn, khử mùi (Hiệu suất 40% - 70% tùy ứng dụng; Hiệu suất khử mùi ion 76)
Điều kiện hoạt động đèn UV Sử dụng trong nhiệt độ dưới 55°C
Trọng lượng máy 219 kg
Thời gian bảo hành chính hãng 06 tháng đối với đèn UV và 18 tháng đối với toàn bộ máy

Cấu hình 8 cụm điện trường và 4 bộ nguồn cao áp

JD-EP-24 sử dụng cấu hình điện trường 48 x 28 x 48 x 8, với số 8 cuối cùng thể hiện số lượng cụm điện trường lọc. Hệ thống cấp điện gồm 4 bộ nguồn cao áp, mỗi bộ 600W.

✓ Cụm điện trường lọc: 8 cụm.

✓ Cấu hình bộ nguồn cao áp: 600W x 4.

✓ Công suất tiêu thụ ghi trong thông số sản phẩm: 2400 W.

Các cụm điện trường đảm nhiệm việc thu giữ hạt khói dầu, còn bộ nguồn cung cấp điện cho quá trình lọc. Khi xây dựng phương án hút khói, cần đưa mức áp suất tổn thất 238 Pa của JD-EP-24 vào tính toán tổng trở lực để chọn quạt tại điểm làm việc phù hợp.

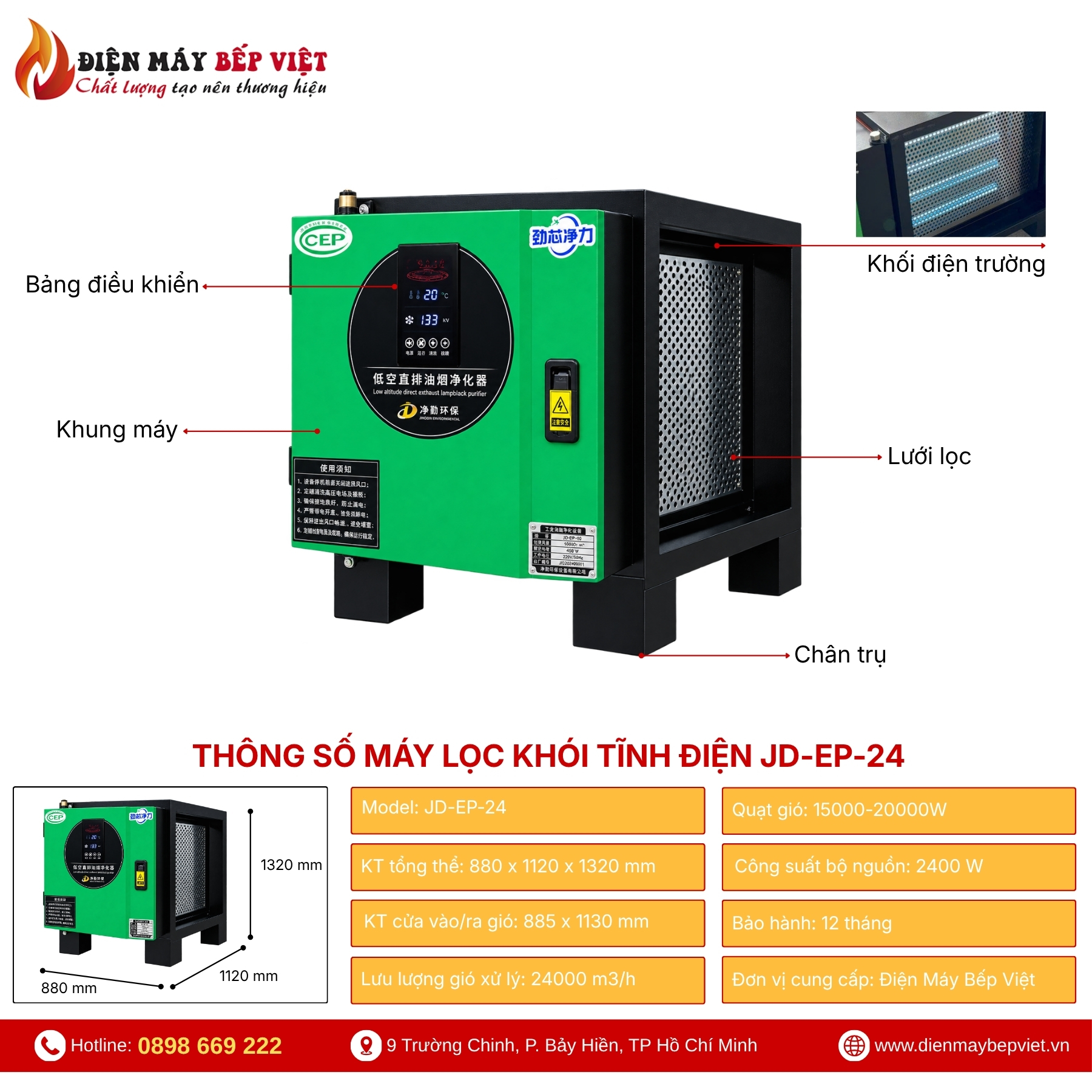

Hình ảnh máy lọc khói tĩnh điện JD-EP-24 trong phần thông số sản phẩm

3. Cấu tạo và nguyên lý hoạt động của JD-EP-24

JD-EP-24 gồm khung vỏ, tám cụm điện trường lọc, bốn bộ nguồn cao áp, hệ thống đèn UV và các cửa gió đấu nối. Mỗi bộ phận phối hợp để dẫn dòng khí, lọc hạt khói dầu và hỗ trợ xử lý mùi.

Khung vỏ thép sơn tĩnh điện

Khung vỏ bao bọc những bộ phận bên trong và được hoàn thiện bằng lớp sơn tĩnh điện. Với thiết bị có trọng lượng 219 kg, cần lựa chọn vị trí đặt máy, kết cấu giá đỡ và khoảng trống bảo trì phù hợp. Nếu lắp đặt ngoài trời hoặc trên mái nhà, nên bố trí phương án che chắn bảo vệ các bộ phận điện.

Tám cụm điện trường lọc

Khi dòng khí đi qua vùng điện trường cao áp, các hạt khói và dầu mỡ được tích điện, sau đó được thu giữ tại các bản cực. Tám cụm điện trường thực hiện công đoạn lọc chính của JD-EP-24 và cần được kiểm tra, vệ sinh định kỳ theo mức độ bám dầu mỡ.

Bốn bộ nguồn cao áp 600W

JD-EP-24 được trang bị 4 bộ nguồn cao áp 600W, cấp điện phục vụ quá trình lọc tĩnh điện. Số lượng bộ nguồn và số lượng cụm điện trường thể hiện hai thành phần khác nhau trong cấu hình máy.

Đèn UV hỗ trợ xử lý mùi

Hệ thống đèn UV bổ sung chức năng hỗ trợ xử lý mùi, với mức khử mùi 40–70% tùy ứng dụng trong thông số sản phẩm. Điều kiện sử dụng đèn UV là nhiệt độ dưới 55°C.

Cửa gió vào và ra

Cửa vào/ra gió có kích thước 885 x 1130 mm, phục vụ đấu nối máy với đường ống dẫn khí. Việc bố trí cần xét đồng thời hướng tuyến ống và không gian tiếp cận các cụm điện trường khi bảo dưỡng.

Hình ảnh JD-EP-24 trong phần giới thiệu cấu tạo máy lọc khói

4. Đặc điểm và lợi ích khi sử dụng JD-EP-24

Lọc hạt khói dầu bằng phương pháp tĩnh điện

JD-EP-24 sử dụng điện trường để thu giữ các hạt khói và dầu mỡ trong dòng khí, với hiệu suất lọc khói công bố đạt 99%. Hiệu quả tại công trình còn phụ thuộc vào đặc điểm nguồn khói, lưu lượng vận hành và tình trạng vệ sinh của các cụm lọc.

Kết hợp lọc khói và hỗ trợ xử lý mùi

Bên cạnh công đoạn thu giữ các hạt khói dầu, đèn UV hỗ trợ xử lý mùi trong dòng khí. Hai chức năng giúp chủ đầu tư xem xét đồng thời nhu cầu lọc khói và hỗ trợ giảm mùi tại khu vực chế biến.

Cấu hình lưu lượng lớn nhất trong nhóm tám model

Với 24.000 m³/h, tám cụm điện trường và bốn bộ nguồn cao áp, JD-EP-24 đáp ứng dải lưu lượng cao nhất trong nhóm JD-EP do DMBV đang giới thiệu. Kích thước cửa gió và trọng lượng máy cần được đối chiếu kỹ khi lên phương án vận chuyển, đấu nối và bố trí giá đỡ.

Chính sách bảo hành theo bộ phận

JD-EP-24 được bảo hành 18 tháng đối với toàn bộ máy và 6 tháng đối với đèn UV. Quý khách có thể liên hệ Điện Máy Bếp Việt để được tư vấn về điều kiện bảo hành và hỗ trợ kỹ thuật.

Hình ảnh máy lọc khói tĩnh điện JD-EP-24 trong phần đặc điểm sản phẩm

5. Cách lựa chọn JD-EP-24 cho hệ thống hút khói

Trước khi chọn model lưu lượng 24.000 m³/h, cần khảo sát tổng thể nguồn phát sinh khói dầu và các hạng mục trên tuyến khí để thiết bị phối hợp phù hợp với hệ thống đang sử dụng hoặc dự kiến thi công.

✓ Lưu lượng cần xử lý: Xác định từ loại thiết bị nấu, kích thước chụp hút và số tuyến hoạt động đồng thời.

✓ Quạt hút và đường ống: Tính mức tổn thất áp suất 238 Pa của máy lọc cùng trở lực các bộ phận khác để lựa chọn quạt theo điểm làm việc.

✓ Không gian lắp đặt: Đối chiếu kích thước tổng thể 880 x 1120 x 1320 mm, cửa gió 885 x 1130 mm và trọng lượng 219 kg với mặt bằng, tuyến ống và kết cấu chịu tải.

✓ Điều kiện bảo trì: Bố trí lối tiếp cận và khoảng trống thao tác để vệ sinh đầy đủ tám cụm điện trường.

Tư vấn lựa chọn: Model có lưu lượng lớn nhất chưa chắc là phương án phù hợp với mọi khu bếp. Thiết bị cần đáp ứng đúng lưu lượng yêu cầu và phối hợp với quạt, đường ống cùng điều kiện vận hành của công trình.

Khi nào nên tham khảo JD-EP-20?

Với tuyến hút cần mức xử lý khoảng 20.000 m³/h, quý khách có thể đối chiếu thêm máy lọc khói JD-EP-20. Model này sử dụng bốn cụm điện trường và hai bộ nguồn 600W, khác cấu hình tám cụm điện trường, bốn bộ nguồn của JD-EP-24.

Nếu đang ở bước xác định nhu cầu cho công trình, quý khách có thể tham khảo hướng dẫn cách tính lưu lượng hút khói bếp công nghiệp trước khi lựa chọn máy lọc và quạt hút.

Hình ảnh máy lọc khói JD-EP-24 trong phần tham khảo ứng dụng

6. Sử dụng và bảo dưỡng máy lọc khói JD-EP-24

Kiểm tra và vệ sinh định kỳ giúp hạn chế dầu mỡ tích tụ trong các cụm điện trường, đồng thời duy trì điều kiện làm việc và khả năng tiếp cận thiết bị khi cần bảo dưỡng.

▸ Theo dõi trạng thái hoạt động của máy theo hướng dẫn vận hành.

▸ Kiểm tra dầu mỡ bám tại tám cụm điện trường; chu kỳ vệ sinh tham khảo 2–4 tuần/lần, điều chỉnh theo lượng khói dầu và thời gian sử dụng thực tế.

▸ Trước khi mở máy, tháo hoặc vệ sinh cụm lọc, phải ngắt nguồn điện và thực hiện đầy đủ quy trình an toàn điện cao áp.

▸ Sử dụng đèn UV trong điều kiện nhiệt độ dưới 55°C, tránh tiếp xúc trực tiếp với nguồn phát UV khi thiết bị hoạt động.

▸ Với vị trí lắp ngoài trời hoặc trên mái nhà, cần bố trí che chắn bảo vệ bộ nguồn và các bộ phận điện.

▸ Khi vận chuyển, nâng hạ và lắp đặt máy có trọng lượng 219 kg, cần kiểm tra thiết bị hỗ trợ, vị trí đặt và kết cấu giá đỡ phù hợp.

Hình ảnh bổ sung về thiết bị lọc khói tĩnh điện JD-EP-24

7. Câu hỏi thường gặp về máy lọc khói JD-EP-24

JD-EP-24 sử dụng bao nhiêu cụm điện trường và bộ nguồn?
JD-EP-24 có 8 cụm điện trường lọc và 4 bộ nguồn cao áp, mỗi bộ 600W. Các bộ phận phối hợp trong quá trình thu giữ hạt khói dầu bằng điện trường.
Hệ thống có lưu lượng thấp hơn có cần chọn JD-EP-24 không?
Nên chọn thiết bị theo nhu cầu lưu lượng, trở lực và điều kiện vận hành của hệ thống. Với lưu lượng khoảng 20.000 m³/h, quý khách có thể tham khảo thêm JD-EP-20 để đối chiếu trước khi quyết định.
Bao lâu nên vệ sinh các cụm điện trường JD-EP-24?
Chu kỳ tham khảo khoảng 2–4 tuần/lần, điều chỉnh theo lượng dầu mỡ và thời gian vận hành. Cần ngắt điện và thực hiện đúng quy trình an toàn điện cao áp trước khi tháo hoặc vệ sinh cụm lọc.
Có thể lắp JD-EP-24 ngoài trời không?
Cần khảo sát điều kiện tại vị trí lắp đặt và bố trí phương án che chắn, bảo vệ bộ nguồn cùng các thành phần điện trước tác động của thời tiết. Đồng thời, cần dành đủ không gian cho việc kiểm tra và vệ sinh định kỳ.
JD-EP-24 được bảo hành bao lâu?
JD-EP-24 được bảo hành 18 tháng đối với toàn bộ máy và 6 tháng đối với đèn UV. Quý khách liên hệ Điện Máy Bếp Việt để được tư vấn về điều kiện và phạm vi bảo hành.

8. Tư vấn lựa chọn và báo giá máy lọc khói JD-EP-24

Quý khách có thể cung cấp thông tin về thiết bị nấu, kích thước chụp hút, tuyến đường ống và vị trí dự kiến lắp đặt để Điện Máy Bếp Việt hỗ trợ đối chiếu nhu cầu xử lý với cấu hình JD-EP-24.

TƯ VẤN MÁY LỌC KHÓI JD-EP-24

Liên hệ Điện Máy Bếp Việt để trao đổi về cấu hình thiết bị, phương án lắp đặt và báo giá JD-EP-24 phù hợp với công trình.

Hotline: 0934 444 630 – 0898 669 222.

Giải pháp hút – lọc khói bếp công nghiệp tại Điện Máy Bếp Việt

Bên cạnh việc lựa chọn máy lọc khói phù hợp, hiệu quả xử lý khói dầu còn phụ thuộc vào sự phối hợp giữa chụp hút, đường ống, quạt hút và thiết bị lọc trong toàn bộ hệ thống.

Điện Máy Bếp Việt cung cấp thiết bị và tư vấn giải pháp hút – lọc khói cho nhà hàng, quán ăn và bếp công nghiệp. Những hình ảnh thực tế dưới đây giúp quý khách tham khảo thêm về thiết bị và phương án bố trí hệ thống trước khi lựa chọn.

Giải pháp lọc khói bếp công nghiệp Jingdi JD-EP tại Điện Máy Bếp Việt

Hình ảnh thực tế hệ thống lọc khói bếp công nghiệp

Dưới đây là những hình ảnh thực tế về thiết bị và hệ thống hút – lọc khói, giúp khách hàng có thêm góc nhìn tham khảo khi tìm hiểu giải pháp cho nhà hàng, quán ăn hoặc bếp công nghiệp.

Hình ảnh thực tế hệ thống lọc khói bếp công nghiệp
Thiết bị lọc khói tĩnh điện trong hệ thống hút khói
Hình ảnh máy lọc khói tĩnh điện trong hệ thống bếp công nghiệp
Hình ảnh thực tế thiết bị xử lý khói dầu bếp nhà hàng
Hình ảnh hệ thống hút và lọc khói bếp công nghiệp

Tư vấn lựa chọn thiết bị theo nhu cầu thực tế

Để được tư vấn lựa chọn máy lọc khói phù hợp, khách hàng nên chuẩn bị một số thông tin ban đầu:

✓ Loại hình bếp và đặc điểm nguồn phát sinh khói dầu.

✓ Lưu lượng hút khói dự kiến hoặc thông tin hệ thống hút hiện có.

✓ Đường ống, vị trí lắp đặt và không gian dành cho thiết bị.

✓ Nhu cầu kiểm tra, vệ sinh và bảo trì trong quá trình sử dụng.

Tài liệu và giải pháp tham khảo

▸ Cách tính lưu lượng hút khói bếp công nghiệp – Tìm hiểu phương pháp ước tính lưu lượng trước khi chọn thiết bị.

▸ Lắp đặt hệ thống hút khói bếp công nghiệp – Tham khảo giải pháp bố trí và thi công hệ thống hút khói đồng bộ.

LIÊN HỆ TƯ VẤN & NHẬN BÁO GIÁ

Điện Máy Bếp Việt hỗ trợ tư vấn lựa chọn thiết bị lọc khói theo nhu cầu sử dụng và điều kiện lắp đặt thực tế của khách hàng.
