Máy Lọc Khói Tĩnh Điện JD-EP-20

Phân loại: Máy Lọc Khói Tĩnh Điện
Mã sản phẩm:
Lượt xem: 222
62.000.000đ
- + THÊM VÀO GIỎ ĐẶT HÀNG NGAY Máy Lọc Khói Tĩnh Điện JD-EP-20

▸ Model sản phẩm: JD-EP-20
▸ Lưu lượng gió xử lý: 20000 m3/h
▸ Cấu hình: 4 cụm điện trường lọc, 2 bộ nguồn 600W
▸ Kích thước tổng thể: 880 x 980 x 1320 mm
▸ Kích thước cửa vào/ra gió: 745 x 1130 mm

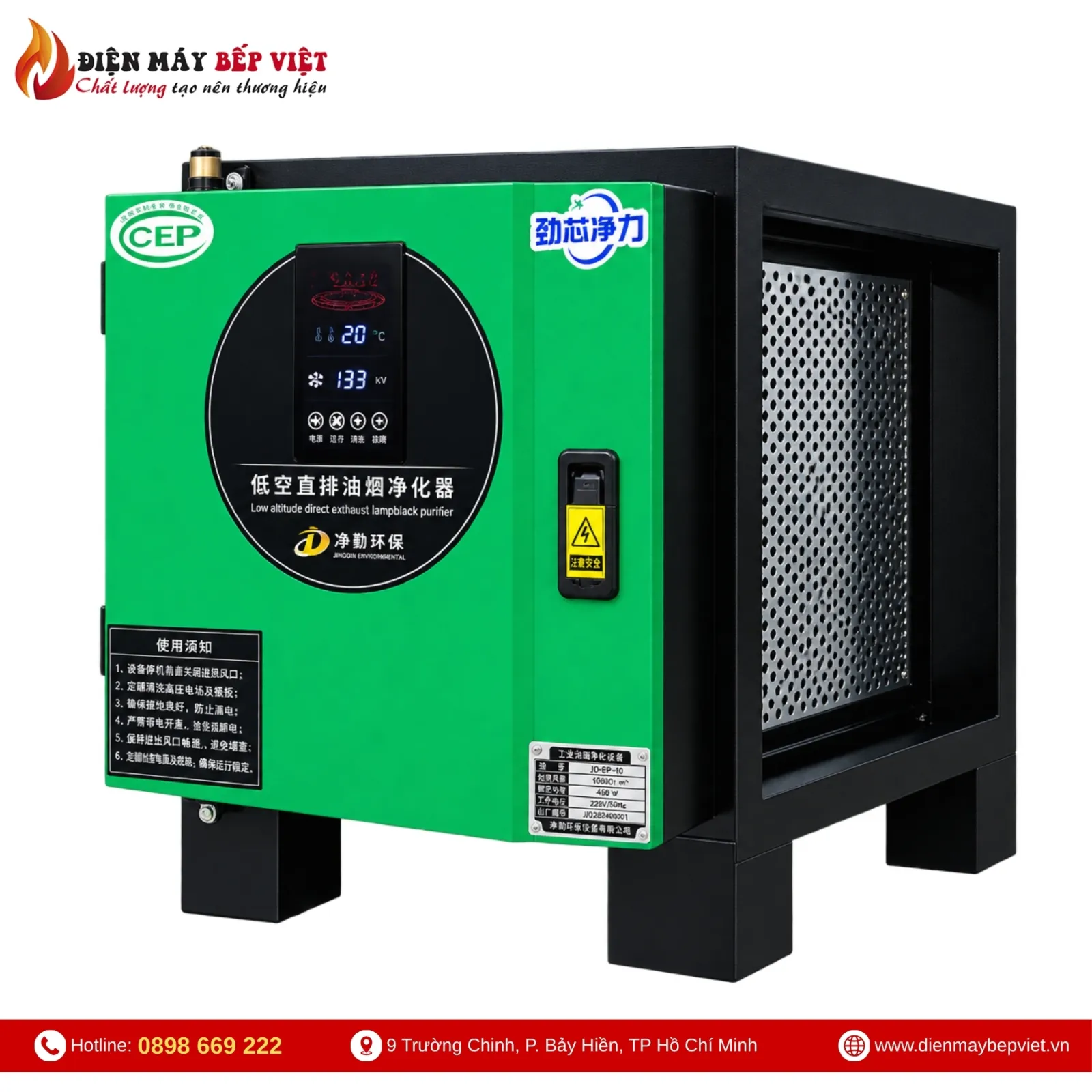

Máy Lọc Khói Tĩnh Điện JD-EP-20

Máy lọc khói tĩnh điện JD-EP-20 có lưu lượng xử lý 20.000 m³/h, phục vụ công đoạn lọc khói dầu trong hệ thống hút khói nhà hàng, bếp công nghiệp và cơ sở chế biến thực phẩm. Thiết bị ứng dụng nguyên lý hấp phụ tĩnh điện với 4 cụm điện trường lọc và 2 bộ nguồn cao áp 600W, đồng thời kết hợp đèn UV hỗ trợ xử lý mùi.

Được bố trí trên tuyến hút – lọc – xả, JD-EP-20 giúp thu giữ các hạt khói và dầu mỡ trong dòng khí trước khi khí tiếp tục đi theo đường xả. Lưu lượng, kích thước cửa gió và mức tổn thất áp suất là những thông tin quan trọng để lựa chọn model đồng bộ với quạt hút và hệ thống đường ống.

Máy lọc khói tĩnh điện JD-EP-20 lưu lượng 20000 m3/h

1. Ứng dụng của máy lọc khói tĩnh điện JD-EP-20

JD-EP-20 phù hợp để xem xét cho những tuyến hút có nhu cầu xử lý khoảng 20.000 m³/h, đặc biệt tại khu vực chế biến thường xuyên phát sinh khói và hơi dầu mỡ. Thiết bị bổ sung công đoạn lọc tĩnh điện sau khi dòng khí được thu gom qua chụp hút.

✓ Nhà hàng BBQ, lẩu nướng và buffet: Hệ thống thu gom, xử lý khói dầu theo tuyến hút tập trung.

✓ Bếp Á và bếp nhà hàng: Khu vực có nhiều vị trí chiên, xào hoạt động thường xuyên.

✓ Bếp ăn công nghiệp, khách sạn và trung tâm tiệc cưới: Tuyến xử lý khói dầu tại khu vực bếp chính.

✓ Cơ sở chế biến thực phẩm: Hệ thống hút khói ở các công đoạn nấu, chiên và nướng.

Khách hàng có thể tham khảo thêm các mức lưu lượng khác trong danh mục máy lọc khói tĩnh điện để đối chiếu cấu hình theo quy mô hệ thống.

2. Thông số kỹ thuật máy lọc khói JD-EP-20

Với kích thước tổng thể 880 x 980 x 1320 mm, cửa gió 745 x 1130 mm và trọng lượng 192 kg, JD-EP-20 cần được bố trí phù hợp với không gian kỹ thuật, tuyến ống và kết cấu đỡ máy. Các thông số chi tiết được thể hiện trong bảng dưới đây để thuận tiện tra cứu khi lựa chọn và lắp đặt.

Thông số Giá trị
Đơn vị cung cấp Điện Máy Bếp Việt
Model sản phẩm JD-EP-20
Công nghệ lọc Nhật Bản
Xuất xứ Trung Quốc
Quạt gió 12000-15000W
Lưu lượng gió xử lý 20000 m3/h
Kích thước tổng thể 880 x 980 x 1320 mm
Kích thước cửa vào/ra gió 745 x 1130 mm
Kích thước điện trường 82 x 28 x 48 x 4
Điện áp sử dụng 220V / 50Hz
Công suất tiêu thụ 1200 W
Áp suất tổn thất 230 Pa
Hiệu suất lọc khói Đạt 99%
Tích hợp khử mùi Đèn UV diệt khuẩn, khử mùi (Hiệu suất 40% - 70% tùy ứng dụng; Hiệu suất khử mùi ion 76)
Điều kiện hoạt động đèn UV Sử dụng trong nhiệt độ dưới 55°C
Trọng lượng máy 192 kg
Thời gian bảo hành chính hãng 06 tháng đối với đèn UV và 18 tháng đối với toàn bộ máy

Cấu hình 4 cụm điện trường và 2 bộ nguồn cao áp

JD-EP-20 sử dụng dãy cấu hình điện trường 82 x 28 x 48 x 4, trong đó số 4 cuối thể hiện số cụm điện trường lọc. Bộ phận cấp điện gồm 2 bộ nguồn cao áp, mỗi bộ 600W.

✓ Số cụm điện trường lọc: 4 cụm.

✓ Cấu hình bộ nguồn cao áp: 600W x 2.

✓ Công suất tiêu thụ: 1200 W.

Các cụm điện trường đảm nhiệm việc thu giữ hạt khói dầu; bộ nguồn cung cấp điện cho quá trình lọc. Khi tính toán tuyến hút, mức áp suất tổn thất 230 Pa của thiết bị cần được đưa vào tổng trở lực để lựa chọn quạt tại điểm làm việc phù hợp.

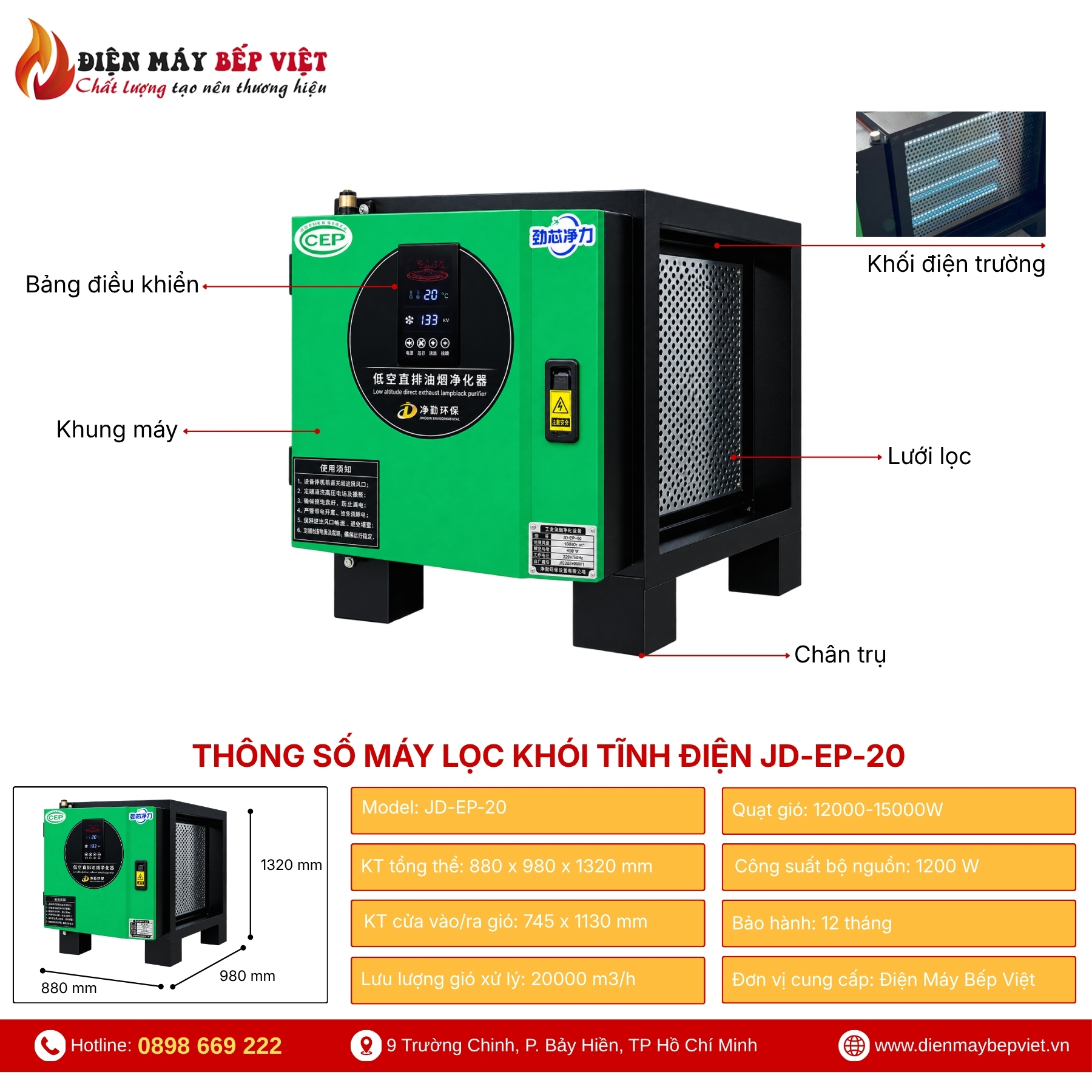

Hình ảnh máy lọc khói tĩnh điện JD-EP-20 trong phần thông số kỹ thuật

3. Cấu tạo và nguyên lý hoạt động của JD-EP-20

Thiết bị gồm khung vỏ, bốn cụm điện trường, hai bộ nguồn cao áp, hệ thống đèn UV và các cửa gió đấu nối. Các bộ phận phối hợp để dẫn dòng khí, thu giữ hạt khói dầu và hỗ trợ xử lý mùi.

Khung vỏ thép sơn tĩnh điện

Khung vỏ bao bọc các bộ phận bên trong, được hoàn thiện bằng lớp sơn tĩnh điện. Vị trí đặt máy cần có khoảng trống thích hợp cho việc tiếp cận khoang lọc và bảo dưỡng; khi bố trí ngoài trời, cần có phương án che chắn phù hợp cho các bộ phận điện.

Bốn cụm điện trường lọc

Dòng khí đi qua vùng điện trường cao áp, các hạt khói và hơi dầu mỡ được tích điện, sau đó được thu giữ tại các bản cực của cụm lọc. Bốn cụm điện trường thực hiện công đoạn xử lý chính và cần được kiểm tra, làm sạch định kỳ để hạn chế dầu mỡ tích tụ.

Hai bộ nguồn cao áp 600W

JD-EP-20 sử dụng hai bộ nguồn, mỗi bộ có thông số 600W, cấp điện cho quá trình lọc tĩnh điện. Cấu hình bộ nguồn và cụm lọc là hai thành phần riêng của hệ thống xử lý.

Đèn UV hỗ trợ xử lý mùi

Hệ thống đèn UV bổ sung chức năng hỗ trợ xử lý mùi, với mức khử mùi trong thông số kỹ thuật khoảng 40–70% tùy ứng dụng. Điều kiện nhiệt độ sử dụng đèn UV là dưới 55°C.

Cửa gió đấu nối

Cửa gió vào/ra có kích thước 745 x 1130 mm, phục vụ kết nối máy với đường ống dẫn khí. Cần bố trí hướng tuyến ống, vị trí đặt máy và khoảng trống phục vụ bảo trì ngay từ bước thiết kế hệ thống.

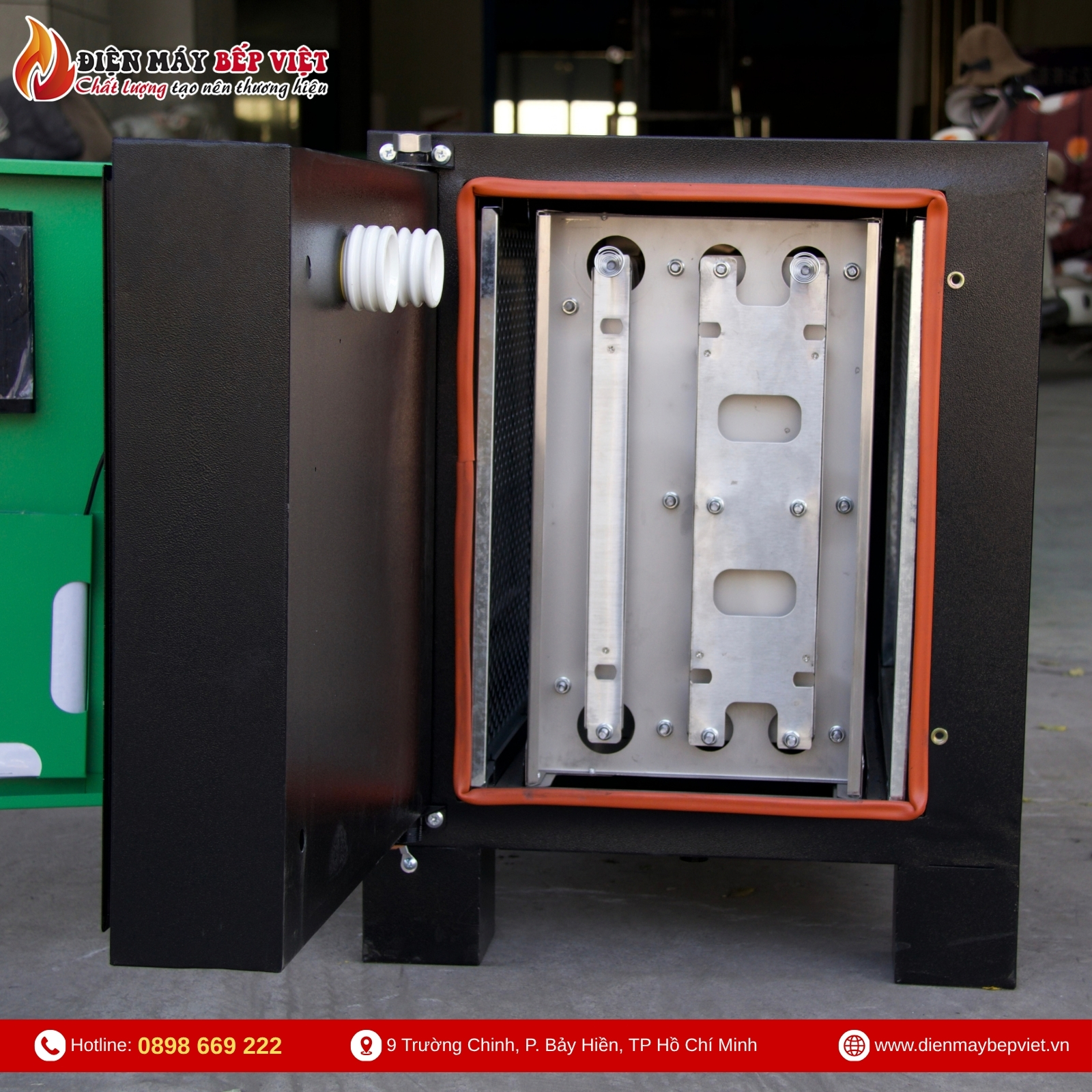

Hình ảnh minh họa cấu tạo máy lọc khói tĩnh điện JD-EP-20

4. Đặc điểm và lợi ích khi sử dụng JD-EP-20

Thu giữ khói dầu bằng điện trường

JD-EP-20 sử dụng nguyên lý hấp phụ tĩnh điện để thu giữ các hạt khói và dầu mỡ trong dòng khí, với hiệu suất lọc khói đạt 99% theo thông số sản phẩm. Hiệu quả vận hành còn phụ thuộc vào đặc điểm nguồn khói, lưu lượng thực tế và tình trạng vệ sinh của cụm lọc.

Lọc khói kết hợp hỗ trợ xử lý mùi

Thiết bị kết hợp công đoạn lọc tĩnh điện với hệ thống đèn UV hỗ trợ xử lý mùi. Hai chức năng đáp ứng những nhu cầu riêng trong quá trình xử lý dòng khí bếp, giúp chủ đầu tư thuận tiện lựa chọn cấu hình theo đặc điểm khu chế biến.

Cấu hình cho nhu cầu lưu lượng 20.000 m³/h

Bốn cụm điện trường và hai bộ nguồn 600W là đặc điểm của JD-EP-20 trong dải sản phẩm. Với trọng lượng 192 kg và kích thước cửa gió 745 x 1130 mm, việc khảo sát tuyến ống, khả năng chịu tải và không gian bảo dưỡng cần được tính đến trong phương án lắp đặt.

Chính sách bảo hành theo bộ phận

JD-EP-20 được bảo hành 18 tháng đối với toàn bộ máy và 6 tháng đối với đèn UV. Điện Máy Bếp Việt hỗ trợ tư vấn điều kiện bảo hành và phương án kỹ thuật phù hợp với nhu cầu sử dụng.

Hình ảnh thực tế máy lọc khói tĩnh điện JD-EP-20

5. Cách lựa chọn JD-EP-20 cho hệ thống hút khói

Khi lựa chọn JD-EP-20, quý khách nên xem xét thiết bị trong tổng thể hệ thống hút và xử lý khói dầu, thay vì dựa riêng vào diện tích bếp hoặc công suất quạt.

✓ Lưu lượng xử lý: Xác định từ loại thiết bị nấu, kích thước và vị trí chụp hút, số tuyến khí hoạt động đồng thời.

✓ Quạt và đường ống: Tính thêm mức tổn thất áp suất 230 Pa của máy lọc cùng trở lực toàn tuyến để chọn quạt có điểm làm việc phù hợp.

✓ Vị trí lắp đặt: Đối chiếu kích thước tổng thể 880 x 980 x 1320 mm, cửa gió 745 x 1130 mm và trọng lượng 192 kg với không gian kỹ thuật.

✓ Bảo trì: Chừa khoảng trống để kiểm tra và vệ sinh cả bốn cụm điện trường, đồng thời bảo vệ bộ phận điện khi lắp đặt ngoài trời.

Tư vấn lựa chọn: Lưu lượng 20.000 m³/h là thông số định hướng model. Quý khách nên đối chiếu thêm tổng trở lực, lưu lượng tại điểm làm việc của quạt và điều kiện đấu nối để xây dựng hệ thống đồng bộ.

So sánh JD-EP-20 với các model liền kề

Với nhu cầu xử lý khoảng 16.000 m³/h, quý khách có thể tham khảo máy lọc khói JD-EP-16, cùng cấu hình bốn cụm điện trường và hai bộ nguồn 600W nhưng khác về kích thước và lưu lượng.

Trường hợp cần đối chiếu mức lưu lượng khoảng 24.000 m³/h, quý khách có thể xem thêm máy lọc khói JD-EP-24 với cấu hình tám cụm điện trường và bốn bộ nguồn 600W.

Đối với công trình đang khảo sát từ đầu, bài cách tính lưu lượng hút khói bếp công nghiệp sẽ giúp quý khách ước tính nhu cầu trước khi lựa chọn máy lọc và quạt hút.

Hình ảnh máy lọc khói JD-EP-20 phục vụ tham khảo lựa chọn và lắp đặt

6. Sử dụng và bảo dưỡng máy lọc khói JD-EP-20

Việc kiểm tra và vệ sinh định kỳ giúp hạn chế dầu mỡ tích tụ trong bốn cụm điện trường, duy trì điều kiện làm việc của thiết bị và thuận tiện nhận biết những bất thường khi vận hành.

▸ Theo dõi trạng thái hoạt động của máy theo hướng dẫn vận hành.

▸ Kiểm tra mức dầu mỡ tại các cụm lọc; chu kỳ vệ sinh tham khảo khoảng 2–4 tuần/lần và điều chỉnh theo lượng khói dầu, thời gian sử dụng thực tế.

▸ Trước khi mở máy, kiểm tra hoặc vệ sinh điện trường, phải ngắt nguồn điện và thực hiện đúng quy trình an toàn đối với thiết bị điện cao áp.

▸ Sử dụng đèn UV ở điều kiện nhiệt độ dưới 55°C; tránh tiếp xúc trực tiếp với nguồn phát UV khi thiết bị đang hoạt động.

▸ Nếu bố trí ngoài trời hoặc trên mái nhà, cần che chắn các bộ phận điện và dành không gian thuận tiện cho việc kiểm tra, bảo dưỡng.

Hình ảnh bổ sung về máy lọc khói tĩnh điện JD-EP-20

7. Câu hỏi thường gặp về máy lọc khói JD-EP-20

JD-EP-20 có bao nhiêu cụm điện trường và bộ nguồn?
JD-EP-20 sử dụng 4 cụm điện trường lọc kết hợp 2 bộ nguồn cao áp, mỗi bộ 600W. Các bộ phận phối hợp trong quá trình thu giữ hạt khói dầu.
JD-EP-20 phù hợp với nhà hàng có bao nhiêu bàn nướng?
Cần xác định tổng lưu lượng hút của các vị trí sử dụng, đặc điểm chụp hút và trở lực tuyến ống để lựa chọn model. JD-EP-20 có lưu lượng xử lý danh định 20.000 m³/h để đối chiếu với nhu cầu vận hành thực tế.
Bao lâu nên vệ sinh cụm điện trường JD-EP-20?
Chu kỳ vệ sinh tham khảo khoảng 2–4 tuần/lần, có thể điều chỉnh theo lượng dầu mỡ tích tụ và tần suất nấu. Trước khi thao tác cần ngắt nguồn điện và tuân thủ quy trình an toàn điện cao áp.
Có thể lắp đặt máy lọc khói JD-EP-20 ngoài trời không?
Cần khảo sát vị trí đặt máy để bố trí phương án che chắn, bảo vệ các bộ phận điện trước tác động của thời tiết. Khu vực lắp đặt cũng cần có không gian thuận tiện cho việc tiếp cận và bảo dưỡng.
JD-EP-20 được bảo hành bao lâu?
JD-EP-20 được bảo hành 18 tháng đối với toàn bộ máy và 6 tháng đối với đèn UV. Quý khách có thể liên hệ Điện Máy Bếp Việt để được hướng dẫn về điều kiện và phạm vi bảo hành.

8. Tư vấn lựa chọn và báo giá máy lọc khói JD-EP-20

Để được tư vấn JD-EP-20 cho công trình, quý khách có thể cung cấp thông tin về loại thiết bị nấu, kích thước chụp hút, tuyến đường ống và vị trí lắp đặt dự kiến. Điện Máy Bếp Việt hỗ trợ đối chiếu lưu lượng và cấu hình sản phẩm để lựa chọn phương án phù hợp.

TƯ VẤN MÁY LỌC KHÓI JD-EP-20

Liên hệ Điện Máy Bếp Việt để trao đổi về cấu hình, phương án lắp đặt và báo giá JD-EP-20 theo nhu cầu của công trình.

Hotline: 0934 444 630 – 0898 669 222.

Giải pháp hút – lọc khói bếp công nghiệp tại Điện Máy Bếp Việt

Bên cạnh việc lựa chọn máy lọc khói phù hợp, hiệu quả xử lý khói dầu còn phụ thuộc vào sự phối hợp giữa chụp hút, đường ống, quạt hút và thiết bị lọc trong toàn bộ hệ thống.

Điện Máy Bếp Việt cung cấp thiết bị và tư vấn giải pháp hút – lọc khói cho nhà hàng, quán ăn và bếp công nghiệp. Những hình ảnh thực tế dưới đây giúp quý khách tham khảo thêm về thiết bị và phương án bố trí hệ thống trước khi lựa chọn.

Giải pháp lọc khói bếp công nghiệp Jingdi JD-EP tại Điện Máy Bếp Việt

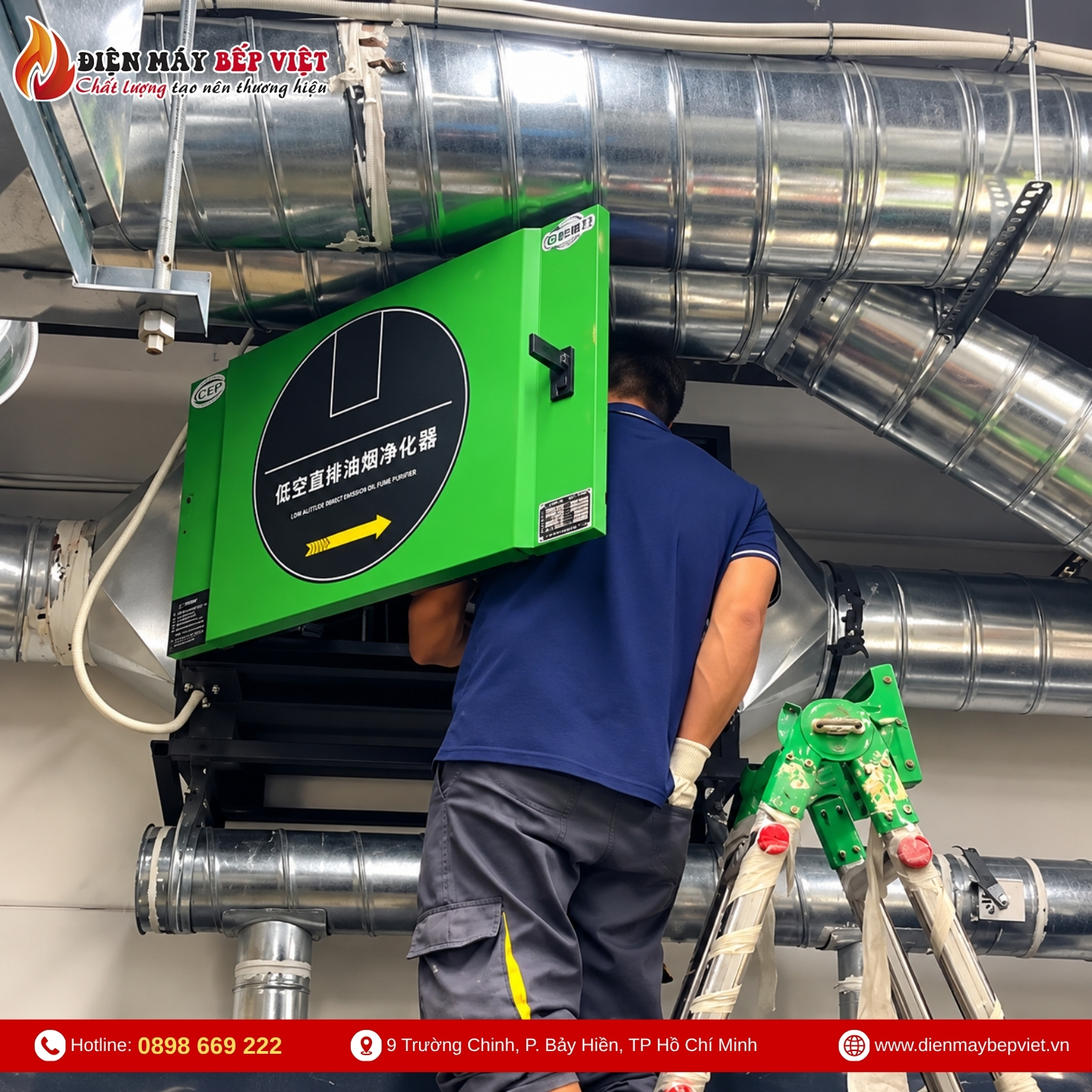

Hình ảnh thực tế hệ thống lọc khói bếp công nghiệp

Dưới đây là những hình ảnh thực tế về thiết bị và hệ thống hút – lọc khói, giúp khách hàng có thêm góc nhìn tham khảo khi tìm hiểu giải pháp cho nhà hàng, quán ăn hoặc bếp công nghiệp.

Hình ảnh thực tế hệ thống lọc khói bếp công nghiệp
Thiết bị lọc khói tĩnh điện trong hệ thống hút khói
Hình ảnh máy lọc khói tĩnh điện trong hệ thống bếp công nghiệp
Hình ảnh thực tế thiết bị xử lý khói dầu bếp nhà hàng
Hình ảnh hệ thống hút và lọc khói bếp công nghiệp

Tư vấn lựa chọn thiết bị theo nhu cầu thực tế

Để được tư vấn lựa chọn máy lọc khói phù hợp, khách hàng nên chuẩn bị một số thông tin ban đầu:

✓ Loại hình bếp và đặc điểm nguồn phát sinh khói dầu.

✓ Lưu lượng hút khói dự kiến hoặc thông tin hệ thống hút hiện có.

✓ Đường ống, vị trí lắp đặt và không gian dành cho thiết bị.

✓ Nhu cầu kiểm tra, vệ sinh và bảo trì trong quá trình sử dụng.
